什么是鍍鋅鋼管？

鍍鋅鋼管分為冷鍍鋅鋼管、熱鍍鋅鋼管，冷鍍鋅鋼管已被禁用，后者還被國家提倡暫時(shí)能使用。六七十年代，國際上發(fā)達國家開(kāi)始開(kāi)發(fā)新型管材，并陸續禁用鍍鋅管。中國建設部等四部委也發(fā)文明確從2000年起禁用鍍鋅管作為供水管，新建小區的冷水管已經(jīng)很少使用鍍鋅管了，有些小區的熱水管使用的是鍍鋅管。熱鍍鋅鋼管在消防、電力和高速公路上有廣泛的應用。
鍍鋅鋼管的重量系數
公稱(chēng)壁厚（mm）：2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5。
系數參數（c）：1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

注：鋼材力學(xué)性能是保證鋼材最終使用性能（機械性能）的重要指標，它取決于鋼的化學(xué)成分和熱處理制度。在鋼管標準中，根據不同的使用要求，規定了拉伸性能（抗拉強度、屈服強度或屈服點(diǎn)、伸長(cháng)率）以及硬度、韌性指標，還有用戶(hù)要求的高、低溫性能等。

鋼的牌號：Q215A；Q215B；Q235A；Q235B。

試驗壓力值/Mpa：D10.2-168.3mm為3Mpa；D177.8-323.9mm為5Mpa

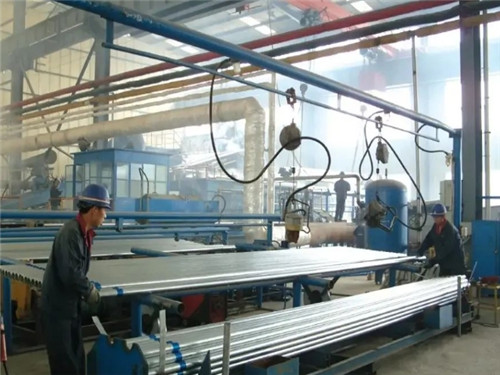

鍍鋅鋼管的生產(chǎn)步驟
工藝流程為：黑管——堿洗——水洗——酸洗——清水漂洗——浸助劑——烘干——熱浸鍍鋅——外吹——內吹——空冷——水冷——鈍化——水漂洗——檢驗——稱(chēng)重——入庫。
鍍鋅鋼管的技術(shù)要求
1、牌號和化學(xué)成分

鍍鋅鋼管用鋼的牌號和化學(xué)成分應符合GB/T3091所規定的黑管用鋼的牌號和化學(xué)成分。

2、制造方法

黑管的制造方法（爐焊或電焊）由制造廠(chǎng)選擇。鍍鋅采用熱浸鍍鋅法。

3、螺紋及管接頭

（a） 帶螺紋交貨的鍍鋅鋼管，螺紋應在鍍鋅后車(chē)制。螺紋應符合YB 822的規定。

（b）鋼制管接頭應符合YB 238的規定；可鍛鑄鐵管接頭應符合YB 230的規定。

4、力學(xué)性能 鋼管鍍鋅前的力學(xué)性能應符合GB 3091的規定。

5、鍍鋅層的均勻性鍍鋅鋼管應作鍍鋅層均勻性的試驗。鋼管試樣在硫酸銅溶液中連續浸漬5次不得變紅（鍍銅色）。

6、冷彎曲試驗公稱(chēng)口徑不大于50mm的鍍鋅鋼管應作冷彎曲試驗。彎曲角度為90°，彎曲半徑為外徑的8倍。試驗時(shí)不帶填充物，試樣焊縫處應置于彎曲方向的外側或上部。試驗后，試樣上不應有裂縫及鋅層剝落同象。

7、水壓試驗水壓試驗應在黑管進(jìn)行，也可用渦流探傷代替水壓試驗。試驗壓力或渦流探傷對比試樣尺寸應符合GB 3092的規定。鋼材力學(xué)性能是保證鋼材最終使用性能（機械性能）的重要指標。
